底盤配置說明：

底盤： 江鈴順達 JX1071TG26

發動機： 122 馬力發動機 最大功率90KW， 國六排放

駕駛室： 單排座，可乘坐 2 人

轉向輔助： 轉向助力

溫度調節： 駕駛室冷暖空調

圍板及走臺板： 不銹鋼圍欄及防滑走臺板

取力系統： 機械操作

工作平臺： 不銹鋼吊籃 尺寸：1600X700X1000

臂架形式： ★四節六邊形型工作臂， 同步伸縮

回轉裝置： 360 度連續回轉

支腿： ★前 V 后 V 型，單獨可調 (控制)

操作： ★電控操作，另配有手動應急操作

控制系統： CAN 總線控制系統，配有無線遙控器、實現無級調速

調平系統： 靜液自動調平

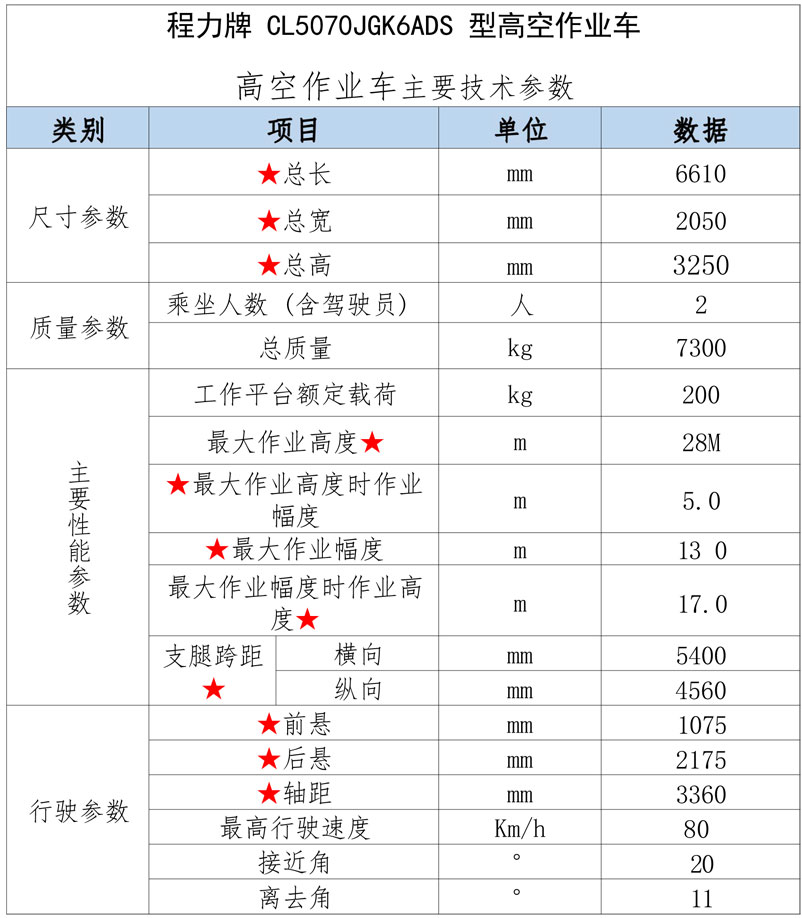

主要技術參數：

基本功能及安全配置：

CL5070JGK6ADS 型高空作業車基本功能安全配置：作業車可以實現平 臺載荷200KG，最大作業高度28米，最大作業幅度13米。

上下車 自動互鎖裝置： ★用于上下車互鎖，防止誤操作發生危險。

手動應急泵： ★當發動機及主泵發生故障時，可通過應急系 統將工作人員送回到地面及整車收回至行車狀態。

工作平臺緊 急停止裝置： ★用于緊急停止操作，并且限制臂架操作。

自動限制工作幅度： ★當工作幅度達到規定值時， 自動限制危險方 向工作。

“支地不實”限制工 作： ★當出現支腿支地不實時 (軟腿) ，舉升臂架 將限制危險方向工作。 (選配)

夜間安全警示裝置： ★在車輛上有工程頻閃燈，LED 照明燈。

發動機點火熄火： ★控制器可對發動機進行點火，熄火控制。

“強制”操作功能： ★被限制工作時，可通過“強制”功能拓展工作。

主要性能特點優勢：

1、最大作業高度可達 28 米；

2、超大作業平臺承載 200KG (最多可載 3 人) ，作業平臺可旋轉 360°；★

3、整車鋼結構件均采用高強度材料， 自重輕、強度高，韌性大， 可靠性高；

4、進 口電液比例閥組配合先進的CAN 總線控制系統，并配備無線 遙控器，操作更安全，更方便；

5、下車配有 5 寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高 度、作業高度等；

6、臂架采用國內領先的 6 節全鏈條式伸縮結構，也可以選裝鋼絲 繩伸縮結構，使工作更安全、更穩定；

7、前 V 后 H 型支腿，水平雙節支腿伸縮，橫向跨距更寬安全穩定 性更強，并配有“軟腿”保護功能 (選配) ，可同時或單獨操 作，適應多種工況?！?nbsp;

8、主要配套液壓、電器件：進口負載敏感比例閥、平衡閥、CAN 總線控制系統等均為國內外知名廠家生產?！?nbsp;

9、底盤采用江鈴順達國 VI 底盤，配有空調，方向盤采用液壓助力。 吊籃采用不銹鋼制造， 吊籃不易損壞、銹蝕輕量化結構 設計載重量更大。★

10、六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍 大。內置伸縮油缸，雙鏈條伸縮機構，更容易觀察故障點，方 便維修?！?nbsp;

11、整車電器采用 CAN 總線控制系統，線路整齊、簡易。整車有二 處操作：無線遙控器操作， (選配) 也可在吊籃內操作，安全 可靠，工作效率高?！?/p>

12、作業平臺可選配 220V 市電接 口，可使用日常電動工具，不受工 況環境用電影響。★
